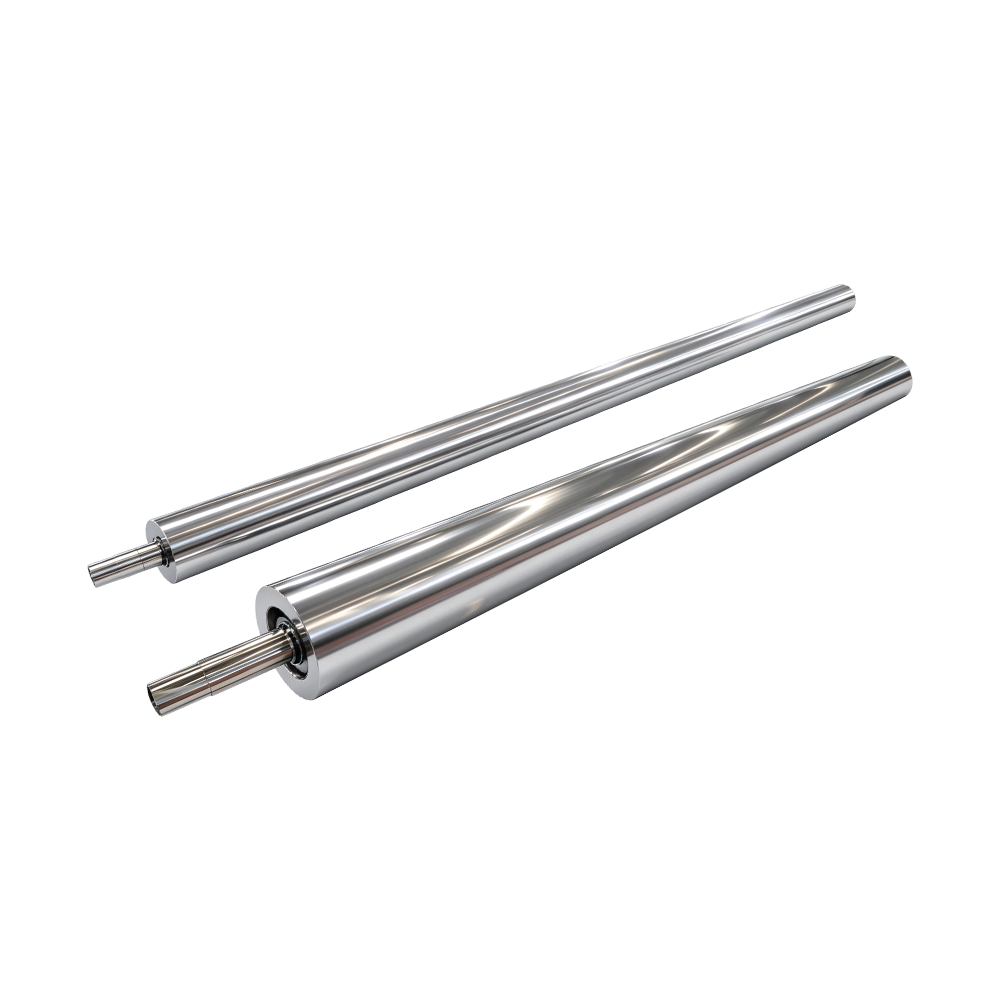

أسطوانة نقل الحرارة

·تصميم هيكل طويل للغاية
يصل الحد الأقصى لطول التحكم الفعال في درجة الحرارة إلى 16000 ملم مع تصميم هيكل مضاد للترهل. تقتصر بكرات التحكم في درجة الحرارة العادية على معدات المعالجة والتصميم الهيكلي، حيث لا يتجاوز الطول الفعال عمومًا 4200 مم. تكون الأسطوانات الطويلة للغاية عرضة بشكل كبير لترهل الوزن الذاتي مع التشوه الحراري، مما يتسبب في اختلاف سمك الفيلم العرضي وانحراف الويب. يعمل هيكل الحدادة المتدرج ذو سمك الجدار المتغير مع قسم الجدار المركزي السميك على تحسين توزيع القوة. يؤدي إطلاق الإجهاد على ثلاث مراحل من خلال التبريد والتلطيف، والتلطيف بدرجة حرارة منخفضة، والشيخوخة الاهتزازية الممتدة بعد التصنيع الخشن إلى تعظيم التخلص من الإجهاد المتبقي. في ظل التشغيل بدرجة حرارة ثابتة طويلة الأمد تبلغ 180–230℃، يتم التحكم في تشوه الترهل المركزي في حدود 0.022 مم، مما يحل بشكل فعال التحديات الصناعية طويلة الأمد على خطوط إنتاج الأفلام غير المنسوجة فائقة الاتساع.

·توحيد درجة الحرارة
يحافظ هيكل قناة التدفق الحلزوني المركب متعدد الدوائر على فرق درجة الحرارة ≤±0.9℃ على بكرات طويلة جدًا (طول >10000 مم)، مما يزيل الحواف الباردة عند كلا الطرفين وارتفاع درجة الحرارة في المركز. عندما يتم تطبيق قنوات التدفق الحلزونية المفردة التقليدية على بكرات طويلة للغاية، يبرد الوسط الحراري بشكل مستمر على طول اتجاه الطول، مع تجاوز الفرق المحوري في درجة الحرارة عمومًا 2℃. تعمل قنوات التبادل الحراري الحلزونية الترددية متعددة التمريرات المحسنة لمحاكاة ديناميكيات الموائع مع مدخل/مخرج متعدد النقاط وتبادل حراري مضطرب كامل النطاق على موازنة تعويض فقدان الحرارة عند طرفي بكرات طويلة جدًا. يحقق تبادلًا حراريًا موحدًا بدون وحدات تحكم خارجية في درجة الحرارة، مما يضمن ظروف تسخين متسقة من اليسار إلى اليمين عبر المواد فائقة الاتساع، ويمنع عدم تجانس تبلور الفيلم وتقلبات قوة الترابط غير المنسوجة العرضية.

·التشكيل المتكامل
تعمل عملية الحدادة المتكاملة طويلة الأبعاد على التخلص من اللحامات المجزأة، مما يمنع تركيز إجهاد اللحام ومخاطر تسرب الدورة الحرارية طويلة المدى. تستخدم الأسطوانات الطويلة للغاية الموجودة في السوق عادةً اللحام بالقشرة متعددة الأجزاء، مع بنية معدنية غير متسقة في مناطق اللحام المعرضة للتشوه والتسرب الداخلي تحت الدورة الحرارية المتكررة. تتيح قطعة الحدادة المتكاملة الكبيرة المصنوعة من سبائك الفولاذ تصنيع الأسطوانة بأكملها بشكل متكامل دون وجود مناطق ضعيفة في خط اللحام. يتم طحن قنوات التدفق الداخلية بشكل متكامل في ثقوب عميقة، مما يوفر ثباتًا أقوى لضغط الختم، مع أنظمة تدوير الزيت الحراري أو مياه التبريد التي تحافظ على ضغط عمل يبلغ 1.6 ميجا باسكال على المدى الطويل، وهي مناسبة للإنتاج على مدار الساعة طوال أيام الأسبوع في المصانع الخارجية.

·الموازنة الديناميكية والدقة التشغيلية
درجة الموازنة الديناميكية G1.0 مع الانحراف الشعاعي ≤0.004 مم على بكرات طويلة للغاية، متوافقة مع سرعات خط قصوى تبلغ 320 م/دقيقة. تتمتع الأسطوانات الطويلة للغاية بطول كبير ووزن ذاتي مرتفع، مع عدم قدرة عمليات الموازنة الديناميكية العادية على التخلص من الاهتزازات طويلة المدى، مما يتسبب في ظهور علامات اهتزاز دورية وتجاعيد المواد بسرعة عالية. تعمل معايرة الموازنة الديناميكية متعددة النقاط المجزأة باستخدام المجلات المزورة بشكل متكامل وجسم الأسطوانة على تعزيز صلابة تحمل الحمل بشكل كبير. في المعالجة المستمرة للأغشية الرقيقة للغاية والأقمشة غير المنسوجة خفيفة الوزن، فإنه يزيل بشكل فعال رفرفة الويب والخطوط الدورية الفاتحة والداكنة، مما يقلل بشكل كبير من معدلات خردة الركيزة الرقيقة للغاية.

·تعدد استخدامات معالجة الأسطح
مجموعة كاملة من خيارات معالجة الأسطح المتوافقة مع أسطوانة واحدة طويلة جدًا للتحكم في درجة الحرارة، وقابلة للتخصيص لأسطح الطلاء المرآة أو غير اللامعة/الساتان أو المضادة للالتصاق للتسخين المسبق والتبريد والصقل للتطبيقات متعددة العمليات. على عكس الأسطوانات ذات الوظيفة الواحدة، بعد تشغيل هيكل التحكم في درجة الحرارة، يمكن أن تخضع الأسطوانة للتلميع فائق المرآة، أو المعالجة غير اللامعة بالرمل باستخدام الحاسب الآلي، أو طلاء الكروم الصلب، أو طلاء التفلون المضاد للالتصاق. يمكن لنفس خط الإنتاج فائق الاتساع تبديل المعالجات السطحية لتبريد الأفلام المصبوبة، وتحديد حجم التسخين المسبق، وعمليات الصقل غير اللامع، مما يقلل من الاستثمار في الأسطوانات الاحتياطية ويحسن تكاليف الأصول الثابتة.

·موثوقية الإنتاج على المدى الطويل
تعمل عملية التشكيل المتكامل الخالية من اللحام على التخلص من تآكل اللحام وفشل تسرب الوسائط، مما يقلل بشكل كبير من تكرار إيقاف الصيانة. يضمن التوحيد المستقر لدرجة الحرارة اتساقًا عاليًا لجودة المنتج العرضي، مما يقلل من تباين السُمك وعيوب التصفيح الضعيفة. يؤدي التحكم الممتاز في التشوه الحراري إلى التخلص من عمليات الإغلاق المتكررة لمعايرة توازي اللفة، مما يحسن إنتاجية الخط. تدعم الركيزة الصلبة إصلاح السطح الموضعي وإعادة طلاء الكروم دون استبدال الأسطوانة بالكامل، مع انخفاض تكاليف التشغيل على المدى الطويل.

·مرونة الخط
تتكيف نفس أسطوانة التحكم في درجة الحرارة الطويلة للغاية بمرونة مع كل من ظروف التسخين/درجة الحرارة الثابتة والتبريد/التحجيم، والتبديل بين الزيت الحراري ووسائط مياه التبريد. متوافق على نطاق واسع مع وحدات البثق والصب والدرفلة الساخنة غير المنسوجة المستوردة محليًا وأوروبيًا وجنوب شرق آسيا. تدعم واجهات المجلة والشفة والاتصال مطابقة التعديل غير القياسية دون تعديل إطار معدات العميل.

خطوط إنتاج الأفلام ذات التوجه ثنائي المحور (BOPP، BOPET، BOPE، خطوط فصل بطاريات الليثيوم فائقة الاتساع) مثل بكرات تبريد الأفلام المصبوبة وبكرات تحديد الحجم بالتسخين المسبق، وحل انحراف السُمك العرضي على الأفلام التي يزيد عرضها عن 5 أمتار. خطوط الدرفلة الساخنة والتشطيب غير المنسوجة فائقة الاتساع (أقمشة غير منسوجة من نوع SMS spunbond، وأقمشة غير منسوجة من نوع spunlace) كبكرات تحديد الحجم للتسخين المسبق والتبريد، مما يضمن تسخينًا موحدًا وقوة ربط ألياف عرضية متسقة. خطوط واسعة من الأفلام المصبوبة وأفلام التغليف الكهروضوئية (أفلام CPE المصبوبة، أفلام التغليف الكهروضوئية EVA) كبكرات تبريد ودرجة حرارة ثابتة، تتحكم بشكل ثابت في معدلات تبريد الذوبان لتقليل البقع البلورية وتحسين تجانس انتقال ضوء الفيلم. صفائح زخرفية عريضة من مادة PVC وTPO وخطوط إنتاج الجلود الاصطناعية كبكرات حاملة للتحكم في درجة حرارة التسخين المسبق والصقل، مما يضمن ملمسًا غير لامع/لامعًا متسقًا عبر اللفات بأكملها. معدات صناعة الورق المتميزة ومعدات الطلاء المتخصصة مثل بكرات التسخين المسبق والتبريد، وتحقيق معالجة مسبقة للركيزة بدرجة حرارة ثابتة قبل الطلاء من أجل التصاق الطلاء بشكل موحد.
